JUMO CTI-750电磁式电导率仪选型指南

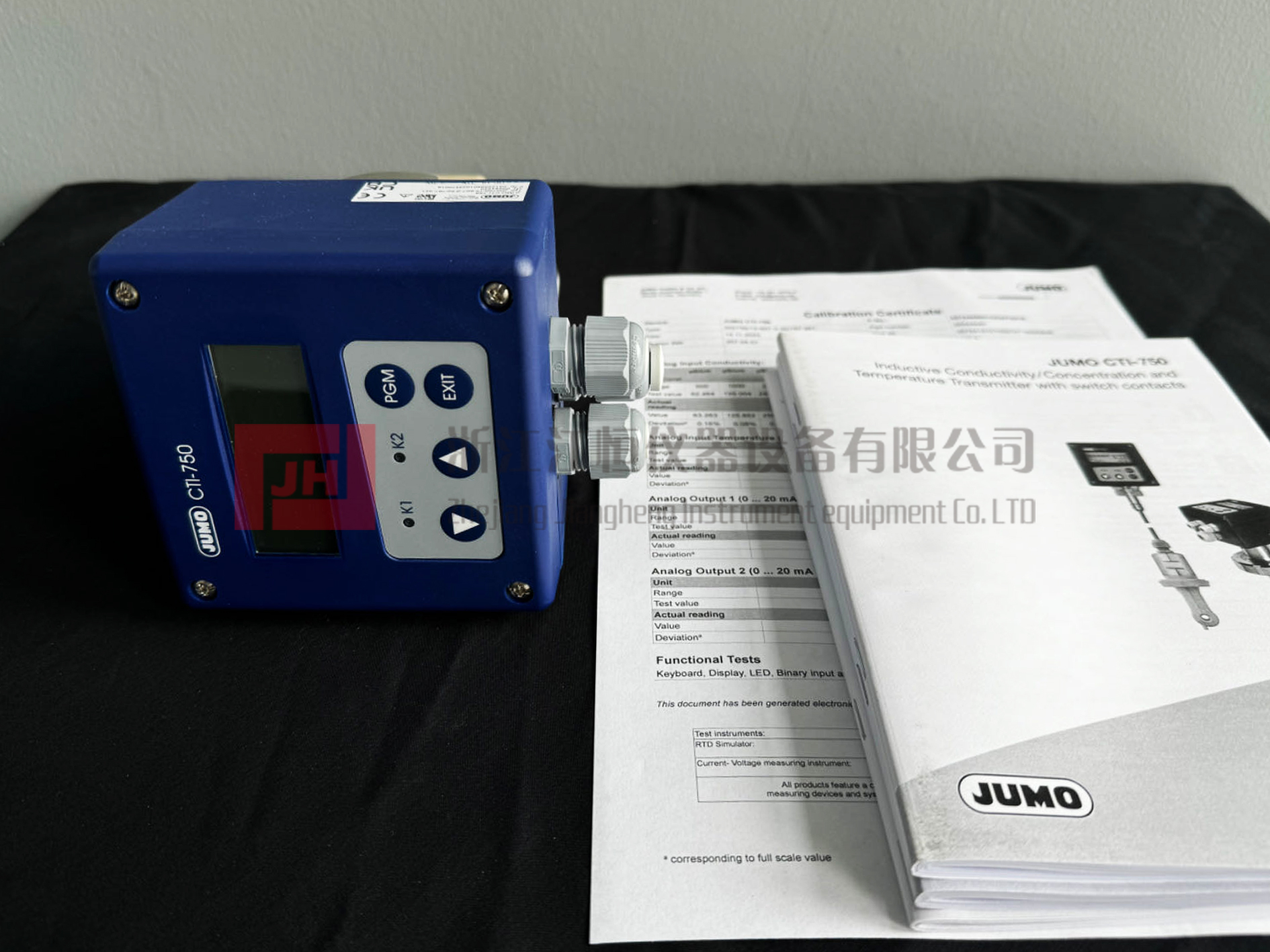

JUMO久茂CTI-750是一款专为工业过程设计的电磁式电导率/浓度变送器，其选型需综合应用场景、技术参数、环境要求及合规性等多维度考量。以下从核心维度展开详细分析：

 一、应用场景与行业需求

1. 核心功能定位

   CTI-750通过电磁感应原理测量液体介质的电导率和浓度，尤其适用于高离子浓度、高污浊度的复杂环境，如含污泥、油脂、石膏沉淀的工业废水或清洗液。典型应用包括：

   - CIP/SIP清洗系统：监测清洗剂浓度，优化清洗时间和化学品用量，符合制药、食品行业的GMP/GSP标准。

   - 化工过程控制：实时监控反应釜内溶液浓度，结合PID调节实现闭环控制。

   - 水处理：监测反渗透系统的脱盐效果，或冷却塔循环水的电导率变化。

2. 行业合规性要求

   - 制药/食品行业：需启用FDA 21 CFR Part 11电子签名功能，确保数据不可篡改，并定期生成验证报告。

   - 防爆区域：若应用于ATEX Zone 1/21等危险环境，需选择带防爆认证的分体式型号（如后缀含“Ex"），但需向厂商确认具体认证范围。

 二、核心技术参数与配置选型

1. 测量范围与精度

   - 电导率量程：覆盖0.05 µS/cm至600 mS/cm，支持4个量程自动切换（如0-500 µS/cm、0-10 mS/cm等），精度≤0.5%满量程。

   - 温度补偿：内置温度传感器（精度±0.5℃），支持非线性温度系数分段补偿（最多5段），适应温度变化剧烈的场景（如高温清洗液）。

   - 浓度测量：可自定义20组电导率-浓度对应关系，适用于NaOH、HNO₃等标准溶液或特殊混合液。

2. 型号后缀解析（以202756-65为例）

   - 202756：代表CTI-750基础型号，电磁式测量原理，支持分体式安装。

   - 65：通常表示分体式设计（变送器与传感器分离），适用于强震动、高温辐射或空间受限的场景；若为一体式则后缀可能为“15"或“25"。

   - 扩展选项：通过逻辑输入（如M12接口）可实现量程切换、键盘锁定、除盐功能触发等，最多支持4组量程/温度系数组合。

3. 输出与通信接口

   - 模拟输出：标配4-20 mA（负载≤500Ω）和0-10 V（阻抗≥2kΩ），可分别映射电导率和温度值。

   - 数字通信：支持Modbus RTU（RS485）协议，可选配Modbus TCP（以太网）模块，便于接入SCADA系统或云平台。

   - 报警输出：2路固态继电器（200 mA/50 V DC），支持极限值报警、延迟触发、触点反转等功能，可联动阀门或声光报警器。

 三、环境适应性与防护设计

1. 机械与环境参数

   - 防护等级：变送器主体IP67，传感器IP68（分体式），可在-5℃~50℃环境下稳定运行，适应潮湿、粉尘或短暂浸水场景。

   - 材质选择：

     - 标准型：聚酰胺塑料外壳，适用于中性介质。

     - 耐腐蚀型：可选不锈钢（1.4305）外壳，耐受pH 2-12的酸碱溶液。

   - 安装方式：

     - 一体式：直接安装于管道，节省空间但需避开高温区域。

     - 分体式：变送器与传感器通过电缆连接（最长10米），传感器可耐受135℃高温，适合灭菌设备或反应釜。

2. 防爆与安全认证

   - 常规环境：通过CE认证，符合EMC电磁兼容标准。

   - 危险区域：需额外选择ATEX认证型号（如后缀含“Ex"），适用于Zone 1/21（气体/粉尘防爆），但需与厂商确认具体证书范围。

 四、合规性与数据管理

1. 电子记录与审计

   - 支持FDA 21 CFR Part 11，所有操作记录（如参数修改、校准）均带时间戳且不可删除，满足制药行业审计要求。

   - 数据存储：通过SD卡或USB接口导出CSV/PDF格式报告，兼容Excel、Origin等分析软件。

2. 校准与维护

   - 校准周期：建议每6-12个月校准一次，支持两点校准（标准液+去离子水），可通过PC软件远程完成。

   - 自诊断功能：实时监测传感器结垢、电缆断线等故障，通过LCD或Modbus寄存器输出报警代码。

 五、与竞品对比优势

1. 电磁式测量技术

   相比电极式电导率仪（如WTW Cond 3310），CTI-750无需定期更换电极，避免极化效应和结垢干扰，维护成本降低50%以上。

2. 分体式灵活性

   与同价位的Endress+Hauser CM442相比，CTI-750分体式型号的传感器可耐受更高温度（135℃ vs 120℃），且支持更复杂的温度补偿算法。

3. 多场景兼容性

   对比BRAINCHILD PR2006无纸记录仪，CTI-750在电导率/浓度测量领域更专业，且可通过Modbus协议与PR2006等设备组成混合监测系统。

 六、选型决策树与注意事项

1. 决策树流程

   - 第一步：确认介质类型（是否含颗粒、腐蚀性）→ 选择测量原理（电磁式 vs 电极式）。

   - 第二步：确定安装环境（震动、温度）→ 选择一体式或分体式型号。

   - 第三步：明确通信需求（是否需接入PLC）→ 选配Modbus模块。

   - 第四步：合规性检查（FDA、ATEX）→ 确认认证范围。

2. 关键注意事项

   - 传感器选型：分体式需根据管道尺寸选择适配的传感器（如DN25或DN50法兰接口），确保测量精度。

   - 电源兼容性：默认DC 24 V供电，若现场为AC 24 V需在型号后缀添加“844"（如202756-65-844）。

   - 备件储备：建议配置备用传感器（如型号202756-65-16），减少停机时间。

 七、典型配置方案

1. 制药行业CIP清洗系统

   - 型号：202756-65（分体式）+ 202756-16传感器（不锈钢材质）。

   - 功能：监测NaOH清洗液浓度（0-50%），通过Modbus将数据上传至MES系统，自动生成清洗验证报告。

2. 化工反应釜监控

   - 型号：202756-25（一体式）+ 扩展逻辑输入模块。

   - 功能：4-20 mA输出至PLC，结合温度信号实现PID闭环控制，继电器触发紧急排放阀。

3. 水处理脱盐监测

   - 型号：202756-65（分体式）+ 除盐功能授权。

   - 功能：实时监测电导率（0-200 µS/cm），当超过阈值时自动启动再生程序，降低树脂更换频率30%。

通过上述维度的系统分析，用户可根据实际需求精准选择CTI-750的配置，在确保测量精度和可靠性的同时，最-大-化降低采购与运维成本。建议在最终选型前联系JUMO技术支持，获取针对具体应用的定制化方案。
