16 米超长记录 + 4 级报警！RM1001C0000 有纸记录仪守护工业过程安全

 OHRURA大仓RM1001C0000有纸记录仪详解

 一、基本概况

OHRURA大仓RM1001C0000是日本大仓电气株式会社(OHKURA)生产的单通道笔式有纸记录仪，属于RM10C系列产品。作为工业自动化领域的经典记录设备，它通过将测量信号转换为笔的机械运动，在专用记录纸上实时描绘数据曲线，提供直观的过程监控和历史追溯。

 二、核心规格参数

| 参数项 | 规格详情 |

|--------|----------|

| 记录方式 | 单通道笔式记录(1支记录笔)  |

| 记录纸规格 | 宽度100mm(有效记录幅宽)，长度16m，折叠后宽40mm  |

| 外形尺寸 | 144(W)×144(H)×150(D)mm，适合面板安装  |

| 重量 | 约1.5kg(含打点式)，业界最轻量级记录仪之一  |

| 防护等级 | IP65防尘防水，可用于恶劣工业环境  |

| 电源要求 | 100~240V AC(50/60Hz)，功耗≤30VA  |

| 显示方式 | 18mm高大型LED数字显示，清晰易读  |

| 通信接口 | 标配RS-232C，可选RS-485，支持数据上传至电脑  |

| 报警功能 | 每通道可设4级报警(上限/下限)，带0.5%回差，继电器输出(220VAC/3A)  |

| 精度 | 记录精度±0.3%，参考端补偿精度±1°C  |

| 采样周期 | 125ms(高速采样)  |

 三、功能特点详解

 1. 信号输入多样性

- 支持多种热电偶：K、R、T、J、E、B、S等

- 兼容各类热电阻：Pt100、350Ω、500Ω等

- 可接收直流电压(±10mV~±10V)和电流信号(4~20mA，需外接250Ω电阻)

- 输入阻抗≥10MΩ(电压测量)，确保信号测量准确性

 2. 记录系统优势

- 高速打印：走纸速度可选范围0~1500mm/h(34种速度)或5~12000mm/h(41种速度)，适应不同记录密度需求

- 多色记录：使用6色一次性触摸笔色带(红、绿、紫等)，便于区分不同测量状态

- 自动时间标记：记录纸上自动打印时间、刻度值和通道号

- 防干扰设计：通道间采用隔离技术，抗干扰能力强(CMRR≥140dB，NMRR≥60dB)

 3. 操作与维护便捷性

- 5键设计操作面板，实现标准化操作流程

- 按键功能明确：FEED(强制送纸)、SET(设置)、上下箭头(参数调整)、ENTER(确认)

- 记录纸更换简便：打开装纸匣，对准鼓轮齿孔安装即可

- 色带更换快速：一次性设计，无需墨水补充

 4. 报警与控制功能

- 每个通道可独立设置4级报警(上限H1/H2，下限L1/L2)

- 报警回差可调(约0.5%)，避免频繁触发

- 报警时继电器输出，可联动外部设备实现安全保护

 四、工作原理

RM1001C0000采用机电结合的工作方式：

1. 输入信号(温度、压力等)经信号调理电路放大和滤波

2. 通过高精度AD转换器将模拟信号转为数字量

3. 微处理器处理数据并控制记录笔的横向位移

4. 同时驱动走纸机构实现纵向移动

5. 记录笔在记录纸上描绘出与输入信号成比例的曲线

 五、应用场景

RM1001C0000凭借其稳定性和可靠性，广泛应用于以下领域：

1. 工业温度监控：热处理炉、反应釜、烘干设备等

2. 环境监测：制药厂洁净室、食品加工车间、仓库温湿度记录

3. 能源行业：电力设备温度监控、锅炉运行状态记录

4. 实验室研究：科研实验数据长期追踪、测试设备性能评估

5. 医疗设备：灭菌器、培养箱等医疗仪器的温度记录

 六、使用方法简述

 1. 安装准备

- 选择平整面板，开孔尺寸144×144mm

- 从后部插入记录仪，使用固定夹固定

- 连接电源和信号输入，确保接地良好

 2. 记录纸与色带安装

- 打开记录纸仓门，将记录纸正面向上放入

- 使纸孔与鼓轮齿对齐，拉纸至起始位置

- 安装对应型号色带(WPSR系列)，确保卡紧

 3. 基本操作流程

```

开机 → 设置参数(量程、走纸速度、报警值) → 启动记录 → 日常监控 → 定期更换记录纸

```

- 走纸速度设置：通常根据测量信号变化频率选择，快速变化信号选高速(如500mm/h)，缓慢变化选低速(如10mm/h)

- 记录间隔：可设置1~99分钟打印一次数据点，便于数据读取

 七、与同类产品对比

RM1001C0000 vs RM1002C0000 vs RM1006C0000：

- RM1001C0000：单通道笔式，适合单一参数长期监控，价格较经济

- RM1002C0000：双通道笔式，可同时记录两个参数，便于对比分析

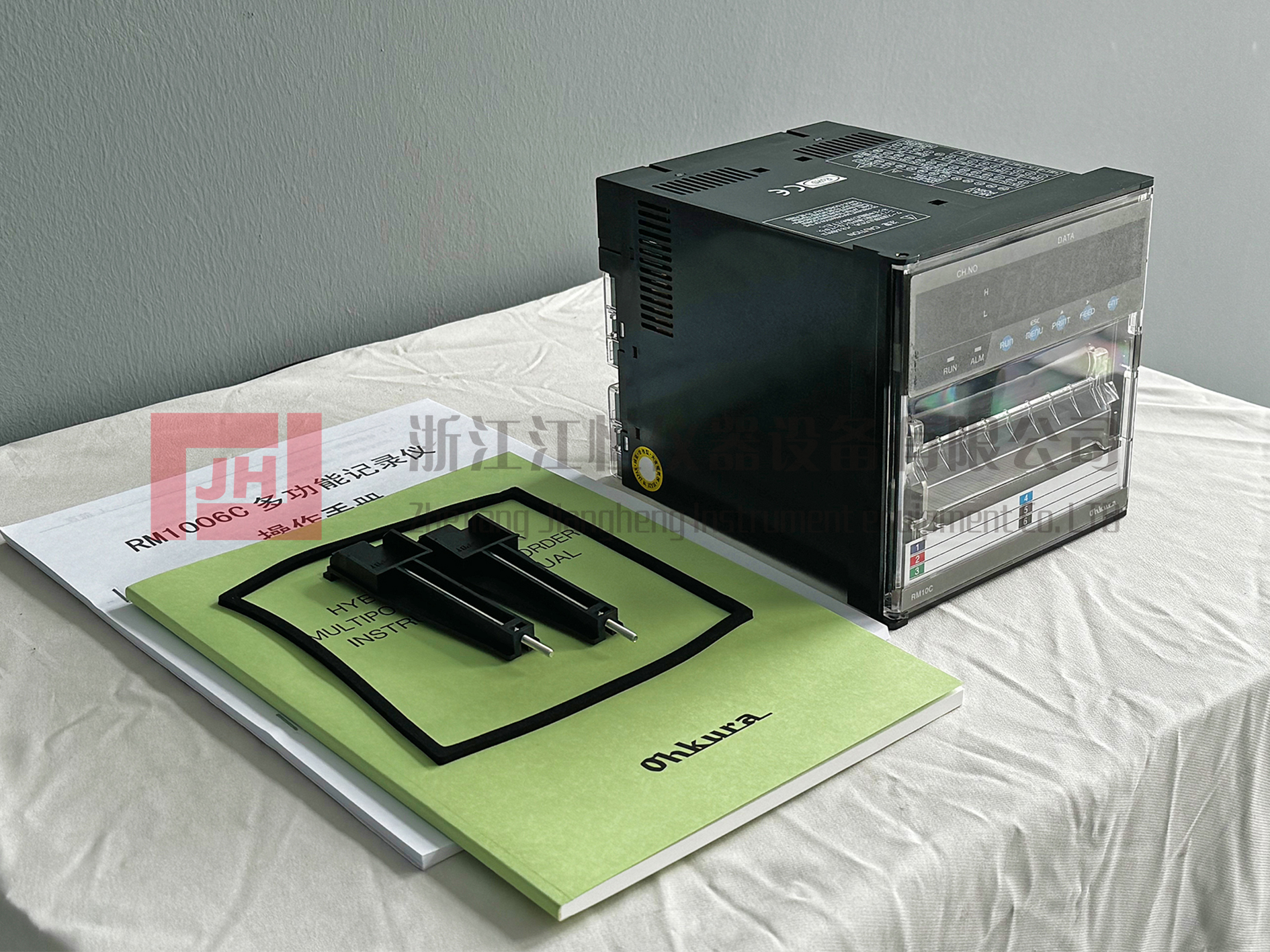

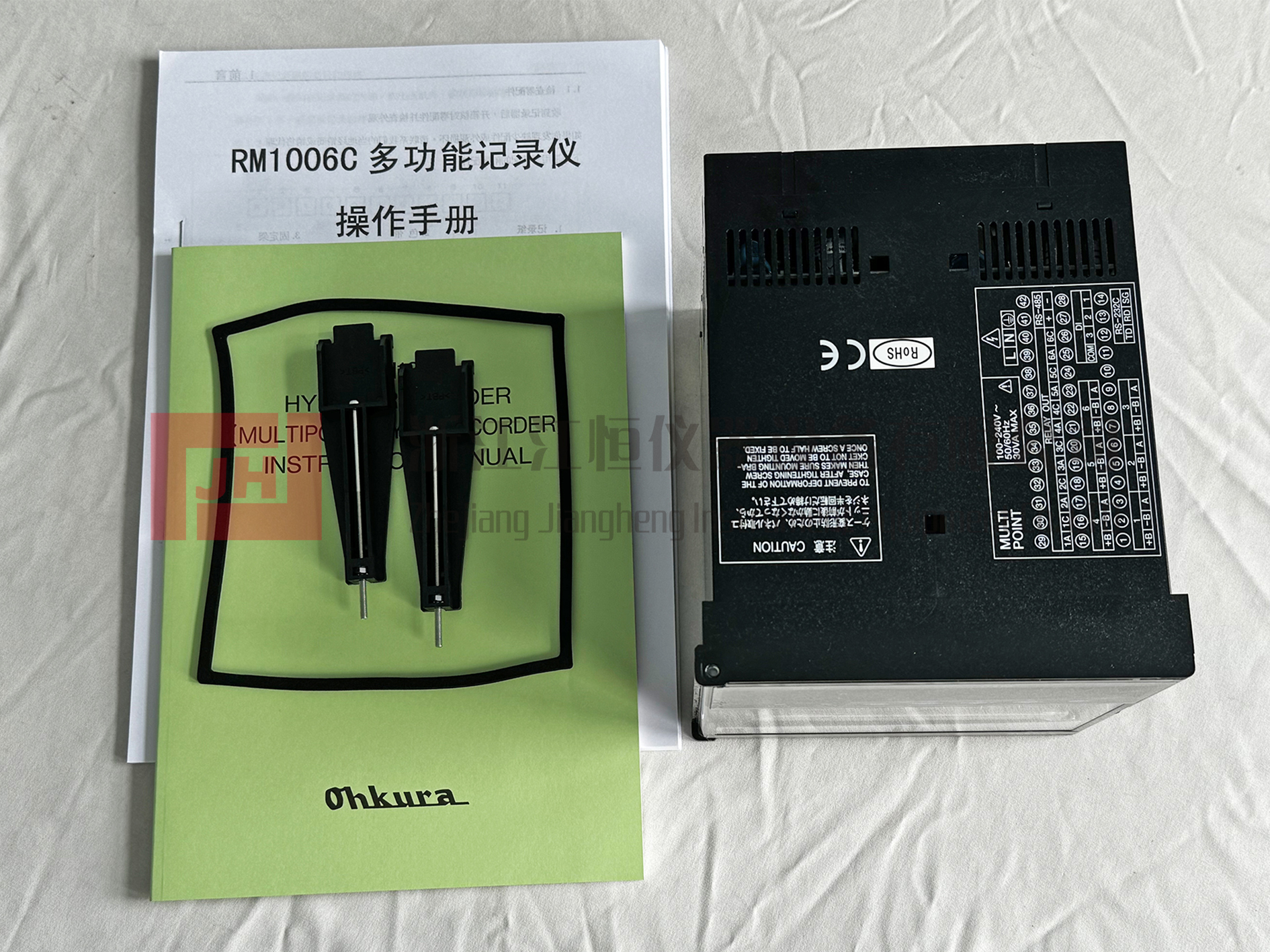

- RM1006C0000：六通道打点式(非笔式)，可同时监控六路信号，适合复杂系统

有纸记录仪 vs 无纸记录仪：

- 有纸优势：数据直观可见，无需电源即可查阅历史记录，抗电磁干扰强，法律认可的原始凭证

- 适用场景：需要长期保存、法律追溯或电网不稳定的工业环境

 八、选购与维护建议

 选购要点：

- 确认测量信号类型(热电偶、热电阻或电压/电流)

- 根据监控需求选择通道数(单通道选RM1001C0000)

- 考虑环境因素，选择IP65防护等级产品

- 如需远程监控，确认通信接口是否满足需求

 维护保养：

- 定期更换：记录纸(约16米长，根据走纸速度决定使用时间)和色带

- 清洁维护：每月清洁外壳，确保散热良好

- 长期停用：拔掉电源，存放于干燥无尘环境

九、总结

OHRURA大仓RM1001C0000有纸记录仪作为工业自动化领域的经典产品，以其稳定性、直观性和可靠性在过程监控中发挥着不可替代的作用。虽然在数字化时代面临无纸记录仪的挑战，但在需要永-久物理记录、电网不稳定或电磁干扰严重的工业环境中，它仍然是首-选方案。
