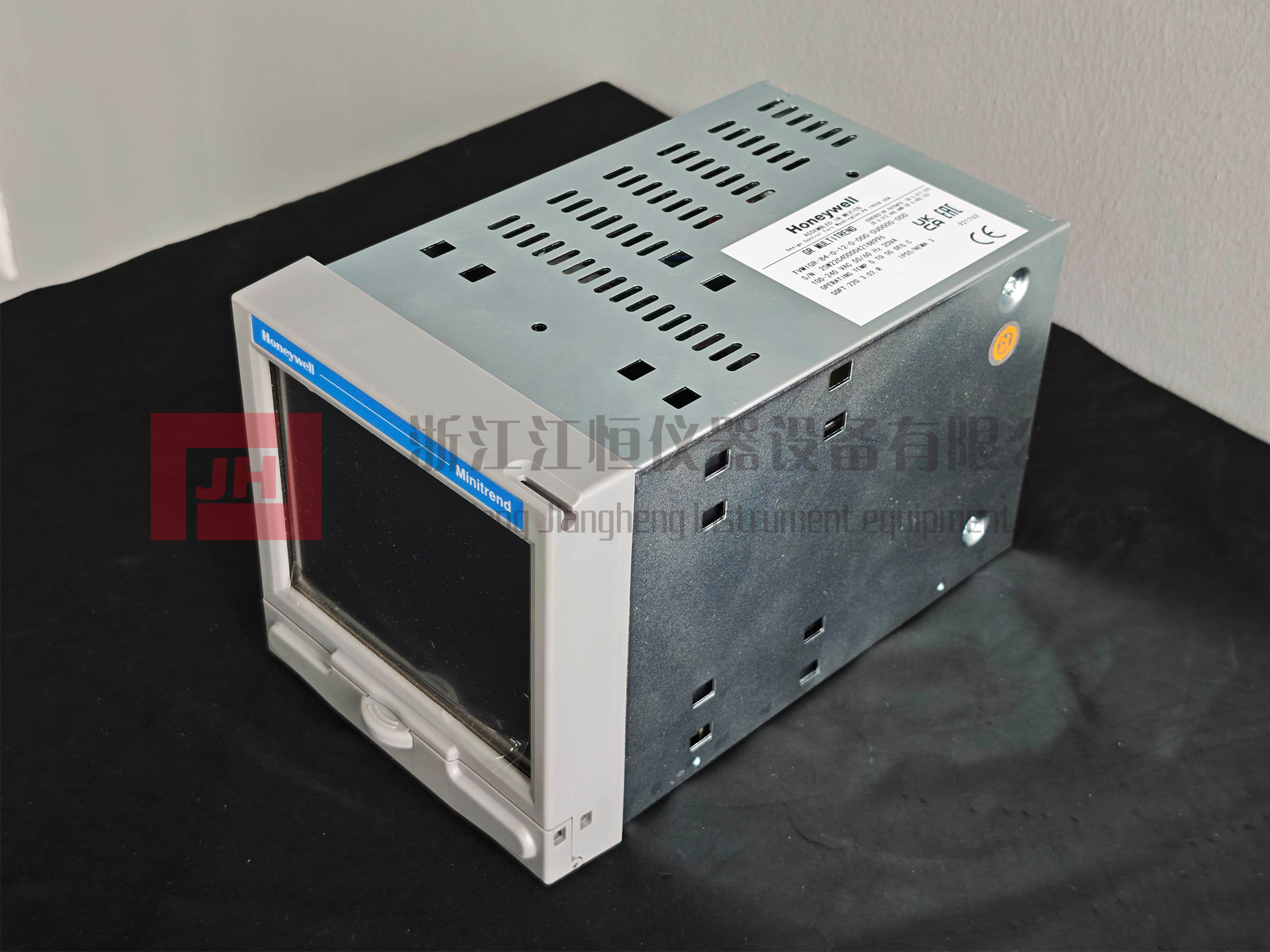

高湿高温工业环境：TVMIGR 无纸记录仪 IP66 防护级数据采集方案

C（Honeywell Minitrend® GR系列）详细解析

TVMIGR无纸记录仪是霍尼韦尔（Honeywell）推出的Minitrend® GR系列高级图形记录仪，主打高功能性、灵活扩展性和可靠的数据采集存储能力，采用DIN标准144mm格式设计，广泛适用于热加工、灭菌、食品加工、化工反应等工业场景，核心优势在于替代传统有纸记录仪的同时，提供更全面的 connectivity、数据安全性和智能化分析功能。以下从核心参数、关键功能、硬件配置、软件支持、应用场景等维度详细解析：

一、核心硬件与显示配置

1. 显示系统

- 屏幕规格：5.7英寸高分辨率彩色TFT LCD触摸屏，VGA分辨率（640×480像素），支持256,000+种颜色，具备宽视角设计，确保多角度数据查看清晰。

- 操作体验：工业级耐用触摸屏，响应迅速，支持直接菜单导航和文本输入，操作直观高效；可设置1-720分钟屏幕保护程序，延长背光寿命（100%亮度下背光寿命55,000小时，80%亮度下86,000小时）。

- 显示功能：支持柱状图、数字值、趋势图、自定义屏幕等多种显示模式，可配置20个标准屏幕，包含图表、数字、柱状图的组合显示，满足不同场景的数据可视化需求。

2. 输入输出能力

- 模拟输入：最多16路模拟输入通道，支持mV、V、mA（需外部分流器）、热电偶（T/C）、RTD、欧姆等多种输入类型，输入分辨率达0.0015%（16位ADC），通道间隔离300VAC，确保数据采集精度。

- 脉冲输入：可选配每块板4路脉冲输入，最-高频率25kHz（最多支持2块板），适用于流量、计数等场景。

- 输出配置：

- 模拟输出：可选2路或4路输出（0-20mA/4-20mA），精度±0.1%，支持将采集数据、计算结果或累计值重新传输。

- 报警/数字输出：可选4/8路继电器输出（SPCO 240V）或8/16路数字I/O（SPNO 24VDC），每路笔支持6个“软报警"，可联动外部设备触发响应。

- 通用继电器输出：机身自带1路公共报警继电器，24V/1A规格，无报警时常开。

3. 物理与环境特性

- 尺寸与安装：144mm×144mm×200mm（宽×高×深），面板开孔138×138mm，支持2-20mm厚度面板安装，可倾斜角度范围广（极-端工况下前倾40°、后仰65°、侧倾65°）。

- 防护等级：标准NEMA 3/IP55，可选NEMA 4X/IP66（仅正面），适应工业恶劣环境；外壳采用镀锌钢+抗冲击聚碳酸酯材质，镜头防刮擦。

- 环境适应性：工作温度0-50℃，存储温度-10-60℃，相对湿度5%-95%（40℃以下无凝露），抗振动（0-100Hz，0.5g）和冲击（20g/30ms），符合IEEE 323/344抗震标准。

二、数据存储与通信能力

1. 存储配置

- 内置存储：非易失性闪存，容量256MB-3.7GB（可扩展），支持FIFO（先-进先出）循环存储，最多可存储8亿个数据点。

- 外部存储：支持SD卡（最-大32GB）和USB存储设备（USB 2.0兼容），数据以加密二进制格式存储，包含设备配置信息，确保数据完整性。

- 日志速率：每路笔独立配置，范围20毫秒-60小时，支持“模糊日志"（Fuzzy Logging）技术，静态数据周期性记录，动态数据按设定速率记录，压缩比可达100:1，节省存储空间。

- 存储时长参考（不同内存与笔数组合）：

| 笔数 | 1GB内存 | 2GB内存 | 4GB内存 |

|------|---------|---------|---------|

| 4    | 1000天  | 2000天  | 4000天  |

| 8    | 500天   | 1000天  | 2000天  |

| 16   | 250天   | 500天   | 1000天  |

2. 通信接口

- 网络通信：10/100以太网端口（RJ45），支持DHCP自动获取IP，兼容Modbus TCP/IP（从站模式）、FTP、Web服务器、E--mail报警；支持SNTP网络时间同步（客户端/服务器模式）。

- 串行通信：RS485接口，支持Modbus RTU协议（从站模式），波特率最-高115200bps，可与其他设备传输过程数据。

- 本地接口：前后各1个USB主机端口，支持键盘、鼠标、条形码阅读器、U盘等外设，可直接进行数据导出、配置导入或屏幕操作。

三、核心功能与软件支持

1. 数据安全与权限管理

- 多级密码保护：支持4级权限（工程师、主管、技术员、操作员），最多50个用户，符合21CFR Part 11标准。

- 扩展安全系统（ESS）：可选功能，支持唯-一用户ID、密码超时、密码过期、操作追溯，进一步强化数据合规性。

- 密码网络同步：可选功能，可指定1台主机 recorder 同步多台从机密码（最多31台从机），确保权限统一。

- 数据完整性：加密存储+操作审计跟踪，数据自动识别无需记忆文件名，防止篡改或丢失。

2. 数据处理与分析

- 数学运算：基础运算（加减乘除、取模、幂运算），可选“全数学运算"（支持100字符表达式，如正弦、对数、括号运算）或“带脚本的全数学运算"（多行动态逻辑，如“若X发生则执行Y"）。

- 事件与计数：支持16个用户计数器，可配置事件触发条件（报警、数字输入变化、定时、手动标记等），事件可列表查看或图形化展示，支持预设标记。

- 回放与分析：支持数据回放（正常/快/慢速度）、局部放大、双游标测量（时间差、最-大值/最小值、数字读数），“跳转"功能可从消息列表直接定位到报警对应的趋势图。

- 报告生成：支持手动或定时生成报告（日/周/月累计值、最值、平均值等），格式为RTF（兼容MS Word），可直接打印、邮件发送或导出到外部存储。

3. 软件套件

- TrendViewer（标配）：基础数据查看与打印软件，支持导入存储介质数据，兼容Windows 7/2008/2012系统。

- TrendManager Pro（可选）：高级数据分析与归档软件，支持设备全配置、数据导出（CSV格式）、图表生成，需4GB内存支持。

- TrendServer Pro（可选）：网络实时监控与归档软件，支持多用户权限管理、OPC服务器集成（兼容第三方HMI），可配置Modbus设备 Profiles 接入其他设备数据。

- GR Series Screen Designer（可选）：自定义屏幕设计软件，可创建包含趋势图、数字仪表、柱状图的个性化界面，导入记录仪使用。

4. 特殊功能模块

- 并发批次模式（Batch）：可选功能，适用于非连续过程（如灭菌、批次生产），支持6个并发批次，每个批次关联一组笔，具备批次暂停、自动计数、事件触发控制等功能。

- AMS2750过程模式：可选功能，符合AMS2750热加工标准，实时监控热电偶使用状态、SAT/TUS校准到期时间、仪器校准周期，提供彩色预警界面（5天到期提醒）。

- 健康监控（Health Watch）：记录设备关键状态（开机时间、背光寿命、锂电池状态、校准记录等），提供预防性维护提醒。

- 多语言支持：内置20种语言（含中英日韩、德法西等），满足全-球化应用需求。

四、固件信用系统与配置选项

1. 固件信用机制

- 采用“信用积分"模式激活可选功能，购买对应积分后可灵活配置，积分可叠加，后续可升级补充。

- 核心功能积分对应：

| 功能 | 积分 | 说明 |

|------|------|------|

| 全数学运算 | 4 | 100字符表达式支持 |

| 带脚本的全数学运算 | 6 | 多行动态逻辑编程 |

| 快速扫描模式 | 5 | 8路输入支持50Hz（20ms）采样 |

| 累计器/灭菌计算 | 4 | 支持Fo/Po灭菌时间计算 |

| 事件功能 | 6 | 复杂事件触发与记录 |

| Modbus主站 | 10 | 可连接32个从站设备 |

2. 关键配置选项

- 内存扩展：1GB/2GB/4GB内置内存，可搭配8GB前置SD卡。

- 电源选项：100-240VAC（自动适配）或12-30VDC/12-20VAC，功耗≤40W（典型20W）。

- 认证选项：CE（标配）、UL、CSA、FM Class 1 Div 2（可选），满足不同地区合规要求。

- 硬件扩展：24VDC变送器电源（200mA输出）、脉冲计数模块、不锈钢标签（3行×22字符）等。

五、适用场景与核心优势

1. 典型应用

- 工业过程监控：温度、压力、流量等参数的连续采集与记录（如化工反应釜、管道输送）。

- 批次生产：食品加工、制药灭菌、热处理等批次过程的数据分段记录与分析。

- 合规性要求高的场景：制药、医疗设备等需要符合21CFR Part 11、AMS2750标准的行业，确保数据可追溯、不可篡改。

- 远程监控需求：通过Web浏览器或Remote Viewer软件实现异地查看与控制，适用于分布式工厂。

2. 核心优势

- 全固态设计：无移动部件，提升抗震性和使用寿命，降低维护成本。

- 高灵活性：输入/输出类型、存储容量、功能模块均可按需配置，适配不同场景。

- 数据安全性：加密存储、多级权限、操作审计，满足严苛合规要求。

- 易集成性：支持多种工业协议和网络通信，可无缝接入现有工厂控制系统。

- 智能化分析：模糊日志、双游标分析、自动报告，减少人工数据处理工作量。

六、系统要求与技术支持

- 软件运行环境：

- TrendViewer：Windows 7/2008/2012，1GHz处理器，512MB内存，50MB硬盘空间。

- TrendManager Pro/TrendServer Pro：Windows 7/2008/2012，1GHz处理器，4GB内存，2GB硬盘空间，TCP/IP协议。

- 技术支持：全-球服务网络，亚太地区可通过中国（上海）、新加坡、韩国等办公室获取咨询与维修服务，提供最新型号手册和固件升级资源。

综上，TVMIGR无纸记录仪以“高精度采集、高安全存储、高灵活扩展"为核心，结合霍尼韦尔的工业级可靠性和智能化软件支持，成为替代传统有纸记录仪、满足现代工业数据管理需求的优选设备，尤其适用于对合规性、远程监控和数据分析有较高要求的场景。
