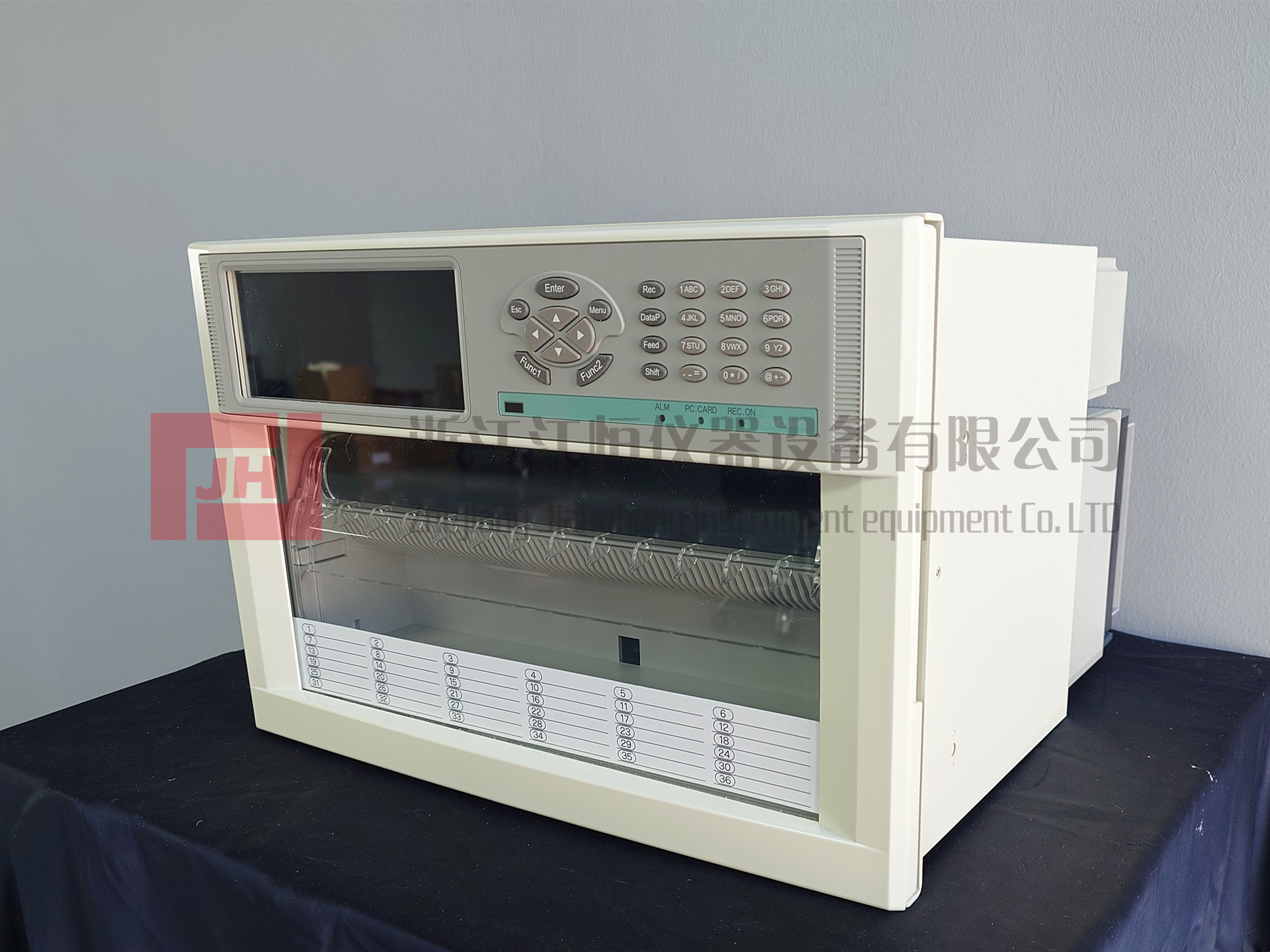

CHINO LE5000 混合式记录仪 产品参数及应用指南

CHINO千野LE5000系列是一款  250mm记录幅面的高性能混合式记录仪  ，分为标准形、演算形、数据采集形三大机种，主打高速采集、高精度测量与多场景适配，兼顾模拟纸张记录与数字存储功能，适用于工业多参数集中监测场景。

核心要点速览

1.   机种与扩展能力

- 标准形（LE5100）：最多36点模拟输入，满足基础监测需求；

- 演算形（LE5200）：标配通道间/时间系列/函数式演算功能，支持36点演算数据记录；

- 数据采集形（LE5300）：可接续最多5个输入单元，总测量点数达336点，支持500m远距离扩展。

2.   核心性能优势

- 高速采集：标准/演算形0.1秒/36点，数据采集形1秒/336点，响应迅速；

- 高精度：直流电压输入精度达±0.05%±1digit，热电偶/热电阻测量补偿精度优异；

- 灵活记录：支持10色打点记录（各通道可任意指定颜色），走纸速度1-1500mm/h可调，同时适配CF卡存储（128MB-2GB），数据双重保障。

3.   关键功能与适配性

- 输入兼容：支持热电偶（B、K、J等14种）、热电阻（Pt100等）、直流电压/电流、无电压接点等混合量程输入；

- 报警与演算：各点最多4个报警设定（上限/下限/变化率/差报警，部分为标配或选件），演算形支持复杂数据处理；

- 通信与操作：配备USB（工程接口），可选RS-422A/RS-485+以太网，彩色LCD屏（640x240点阵），支持1点/多点切换显示，功能键一键操作。

4.   基础规格

- 电源：100-240VAC宽电压适配，最大功耗100VA；

- 工作环境：0-40℃、20-80%RH，记录纸为250mm有效幅面（全长20m）；

- 选件丰富：支持报警输出（12/24/36点）、外部驱动、记录格式定制等扩展功能。

适用场景

主要用于化工、能源、制造业、冶金等行业，针对多通道温度、压力、流量、液位等关键参数进行  高精度、高速率连续监测  ，尤其适配需要大量数据采集、复杂演算或远距离扩展的工业场景，满足纸质存档与数字追溯双重需求。
