CHINO DB系列数字指示调节器全解析：技术参数、功能差异与选型指南

 摘要

CHINO（千野）DB系列（DB1000/DB2000）数字指示调节器凭借±0.1%高精度测量、0.1秒快速控制周期及创新Z控制算法，成为工业温度、压力等参数控制的优选设备。本文从产品定位、核心参数、功能差异、选型要点四大维度，全面解析DB系列的技术优势，为热处理、铸造、实验室等场景的设备选型提供专业参考。

 一、产品核心定位与适用场景

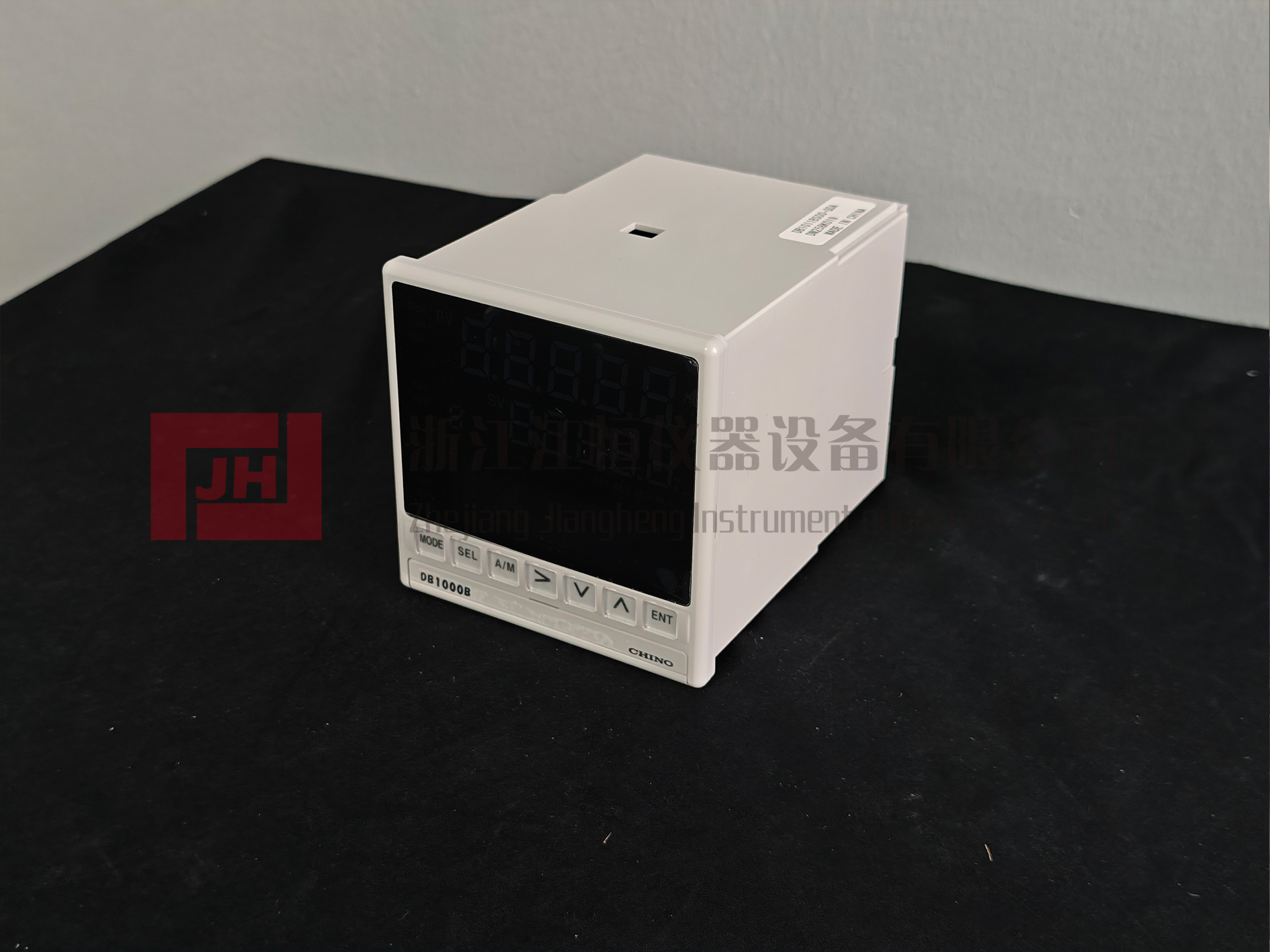

DB系列是96×96mm标准盘装数字指示调节器，主打“高精度控制+灵活扩展"，涵盖基础款DB1000与高-端款DB2000，适配不同复杂度的工业控制需求：

- 核心定位：替代传统调节器，实现温度、压力、液位等参数的精准调节，支持手动/自动切换、多段程序控制与远程通信；

- 典型场景：真空热处理炉温度控制、铸造生产线温度切换控制、实验室高精度恒温控制、工业设备多参数联动调节。

 二、核心技术参数与硬件配置

 （一）基础性能参数

1. 测量精度：指示精度±0.1%FS±1digit，基准点补偿精度±0.5℃（K/E/J/T/N等热电偶）；

2. 控制能力：控制周期约0.1秒，支持位置形/速度形PID双算法，DB1000可选Z控制（节能/快速响应双模式）；

3. 输入信号：兼容28种热电偶（K/E/J/T/B/R/S等）、14种热电阻（Pt100/JPt100等）、6种直流电压、1种直流电流信号；

4. 显示与操作：5桁LED主显示（PV/SV）+ LCD辅助显示（MV/输出状态），支持中日英韩多国语言，配备A/M、SEL、ENT等物理按键；

5. 环境与合规：工作温度-10~50℃，防护等级IP54（防水款），符合CE、UL、c-UL安全标准及RoHS环保要求。

 （二）DB1000与DB2000核心差异

| 对比维度 | DB1000（基础款） | DB2000（高-端款） |

|----------|------------------|------------------|

| 控制功能 | 单PID控制、Z控制（可选） | 自动PID切换、2输出控制（PID/分割模式） |

| 通信配置 | 最多1个通信端口（RS-232C/422A/485） | 最多2个通信端口，支持Modbus/Private协议 |

| 扩展输出 | 1路主输出，可选1路辅助输出 | 1路主输出+1路辅助输出，支持2路传输信号输出 |

| 报警功能 | 4点报警（绝-对値/偏差报警） | 8种报警类型（含输出值报警、加热器断線报警等） |

| 特殊功能 | 8组参数存储、外部信号4点输入 | READY功能、外部DI任意分配、多段程序控制 |

 三、核心功能亮点解析

 1. 创新Z控制算法：节能与响应双优

DB1000Z型号搭载与岩手大学共同开发的Z控制算法，灵感源自泽芹植物恒温特性，支持两种模式切换：

- ZECO模式：节能优先，适配中高温（400~1000℃）连续控制场景，有效降低能耗；

- ZRISE模式：快速响应优先，适配中温（100~150℃）升温场景，抑制超调，整定时间缩短，比传统PID节能约7%。

 2. 高精度测量与灵活调节

- 多信号兼容：覆盖热电偶、热电阻、标准电压/电流信号，无需额外转换器，直接接入传感器；

- PID调节灵活：支持位置形/速度形双PID算法，8组PID参数存储，可通过自整定功能自动优化参数；

- 输出形式丰富：支持继电器触点、SSR驱动、电流（4~20mA）、电压（0~10V）输出，适配不同执行器。

 3. 扩展能力与合规设计

- 通信扩展：支持RS-232C/422A/485以太网接口，可接入SCADA系统实现远程监控与参数修改；

- 信号传输：DB2000支持2路传输信号输出（高精度±0.1%FS/一般型±0.3%FS），可将测量值、设定值上传至上位机；

- 安全合规：具备加热器断線报警、控制回路异常报警功能，符合EN61326-1、UL61010-1安全标准，RoHS合规。

 4. 便捷操作与软件工具

- 本地操作：5桁大显示清晰易读，报警时背光由绿转橙，远距离可识别；8组参数存储，一键切换不同工况；

- 软件工具：支持3款专用软件，实现快速组态与数据管理：

  1. PASS软件：批量参数设定、打印与文件保存，支持多国语言；

  2. KIDS软件：最多连接31台设备，数据采集、报警提示与CSV导出；

  3. PIDagoras软件：基于实际数据的PID参数模拟优化，降低调试成本。

 四、选型关键要点

 1. 按控制复杂度选型

- 选DB1000：单参数控制、无需复杂扩展，如实验室恒温箱、小型热处理设备；

- 选DB2000：多参数联动、需要双通信端口或双传输输出，如大型生产线多段温度控制、多设备集中管理。

 2. 按功能需求配置

- 控制算法：节能+快速响应需求选DB1000Z（Z控制+PID），常规控制选标准PID版本；

- 输出形式：驱动加热器选SSR驱动输出，联动PLC选电流/电压输出；

- 通信需求：仅本地控制无需通信，远程监控选RS-485，多设备组网选DB2000双通信端口。

 3. 环境与安装适配

- 安装环境：潮湿、粉尘环境选防水款（IP54准拠），配备端子保护罩；

- 电源适配：常规场景选100~240VAC，安全要求高的场景选24VAC/DC版本；

- 扩展需求：需外部信号输入（如工况切换）选带DI扩展的型号，需加热器保护选断線报警功能。

 总结

CHINO DB系列通过“基础款+高-端款"的产品矩阵，覆盖从简单恒温控制到复杂多参数联动的全场景需求。其高精度测量、快速控制周期与创新Z控制算法，确保了控制的精准性与节能性，而灵活的扩展配置与便捷的软件工具，降低了系统搭建与调试成本，是工业自动化升级的优质选择。
