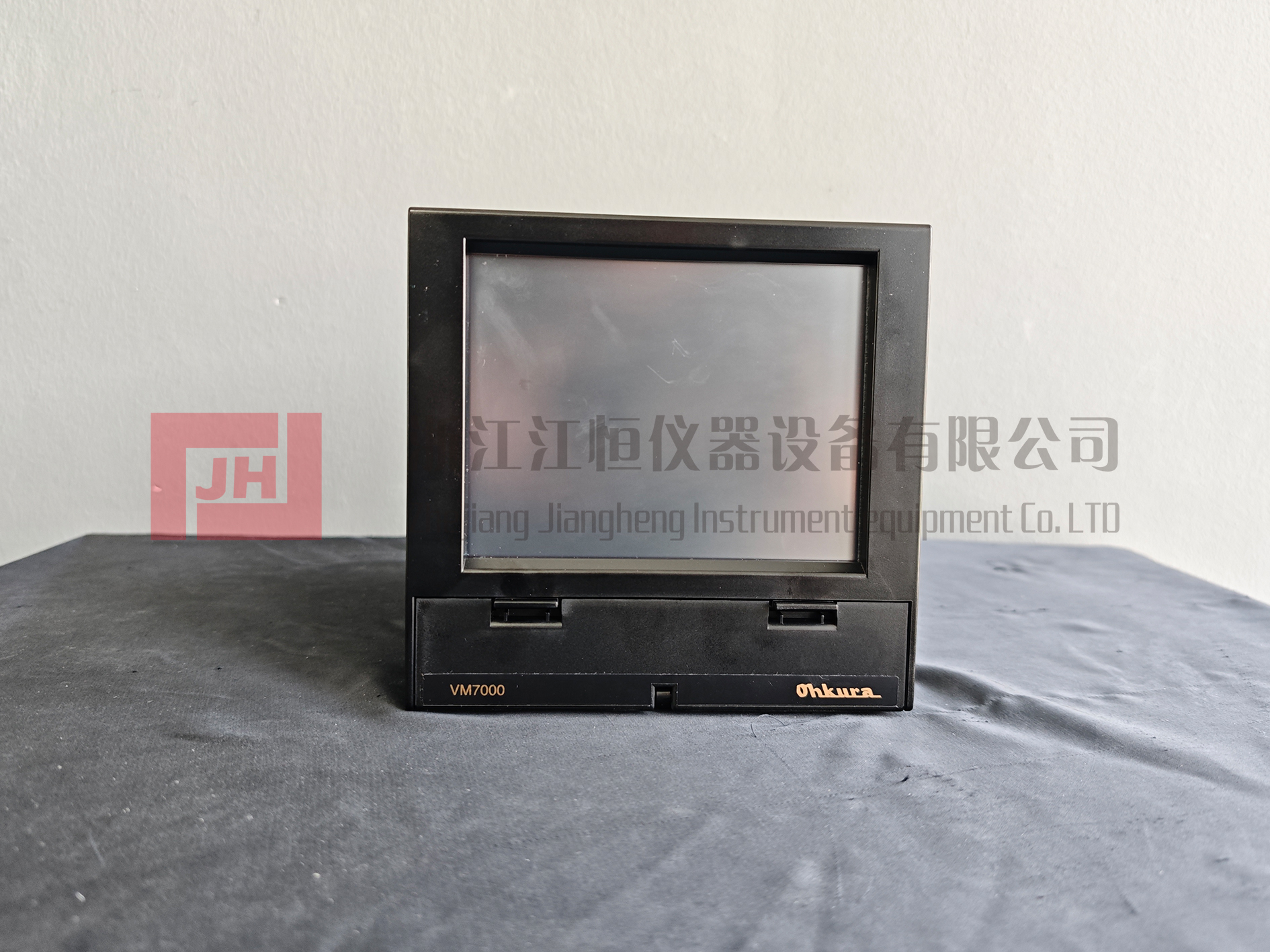

VM7000A快速上手指南：从安装到数据导出的全流程操作

对于工业现场操作人员而言，设备的易用性直接影响工作效率。VM7000A通过简洁的操作设计与完善的PC支持，让从安装配置到数据导出的全流程变得高效便捷，即使非专业技术人员也能快速上手。

设备安装与基础配置

设备采用面板嵌入式安装，支持2~7mm厚的垂直面板，安装姿态可向后倾斜0~30度，适配不同现场布局。接线时需注意输入端子的对应关系：热电偶与电压信号直接接入“+/-"端子，电流信号需外接250Ω分流电阻后接入，测温电阻体则连接“A/B/B"端子。电源接入100~240V AC宽电压，无需区分相位，接线完成后开启电源，设备将自动进入待机状态。

基础配置通过前面板的MENU键进入设置界面，可完成输入类型、测量范围、显示语言（日语/英语）、亮度等参数调整。例如，设置热电偶输入时，需选择对应型号（如K1、S型），系统将自动匹配测量范围与补偿精度；数据记录模式可选择最大/最小/平均值，记录周期与文件保存周期根据监测需求设置，建议工业连续监测选择1秒记录周期、1小时文件保存周期，平衡数据精度与存储效率。

数据记录与实时查看

记录启动与停止通过前面板的REC键一键操作，启动后设备将自动在内存或SD卡中创建新文件，文件名称按时间戳生成，便于追溯。实时数据查看可通过面板上的功能键切换显示模式：趋势图模式适合观察数据变化趋势，柱状图模式便于对比多通道参数，数字模式可查看精准测量值。点击通道名称可进入该通道的详细设置界面，实现参数修改与状态确认，报警发生时将在数字界面与趋势图边缘显示红色提示，同时触发报警输出端子动作。

数据导出与PC端分析

数据导出有两种方式：一是直接取出SD卡，插入PC读卡器后，CSV格式文件可直接用Excel打开分析；二是通过以太网连接，在PC端登录设备HTTP服务器，远程下载SD卡中的数据文件。对于二进制格式存储的数据，需使用随机附赠的PC支持软件“数据查看器"，该软件可实现历史趋势回放、报警事件筛选、数据导出为CSV格式等功能。

PC端的“参数加载器"软件更能提升配置效率，操作人员可在办公室提前编辑好输入配置、运算公式、报警阈值等参数，保存至SD卡后插入设备，设备将自动读取并应用配置，避免在工业现场的繁琐操作。此外，通过Modbus TCP协议，PC端可实时监控最多8台设备的运行状态，实现多设备集中管理。
