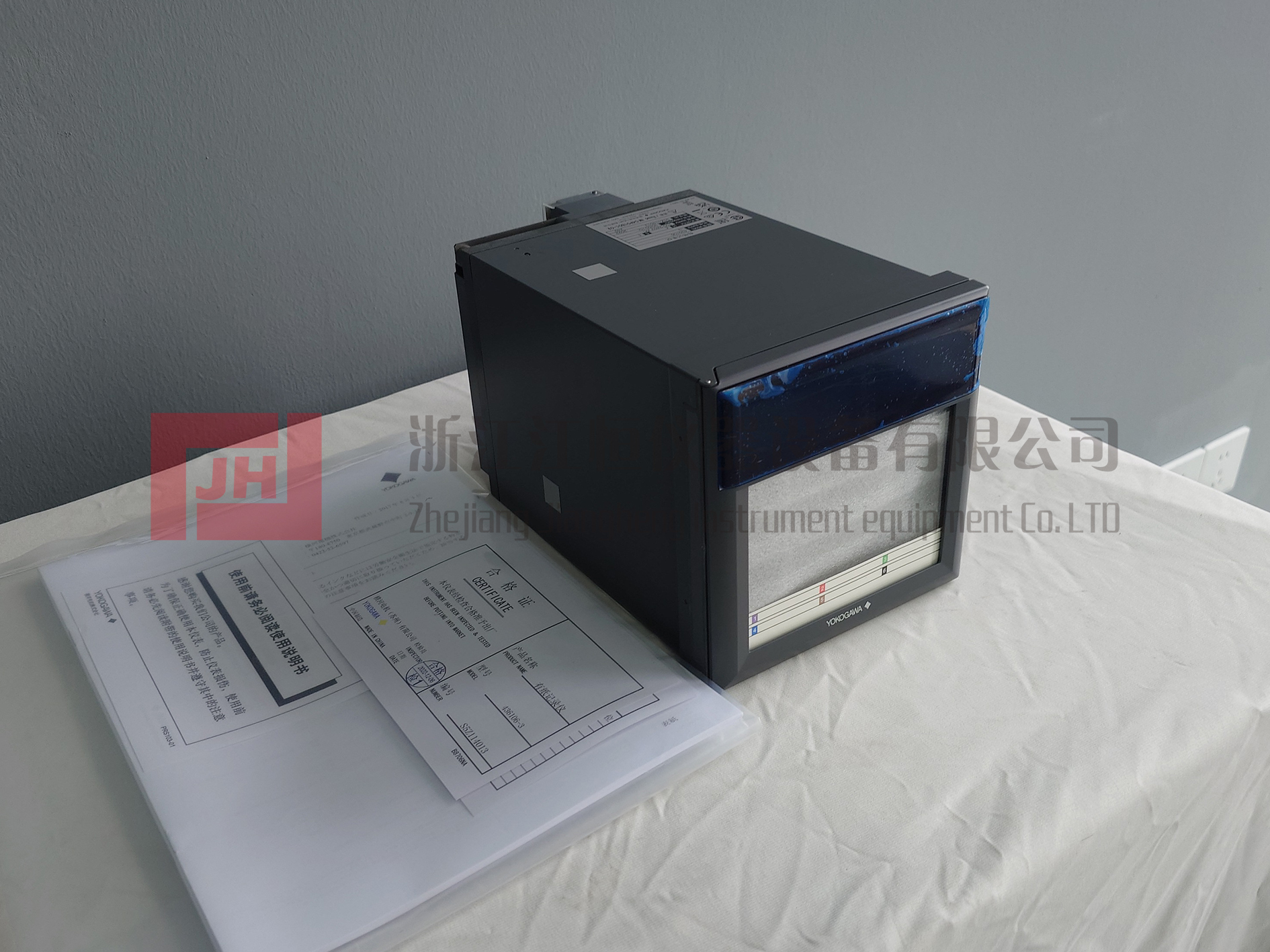

横河μR10000 436101-3记录仪：工业环境下的性能表现与应用案例解析

在工业生产的多参数连续监测场景中，有纸记录仪凭借数据可视化、可追溯性的核心优势，成为化工、冶金、制药等领域的关键设备。横河μR10000系列436101-3一笔式智能工业记录仪，以紧凑设计、高精度测量和强环境适应性，适配工业现场3路模拟量参数的实时记录与监测需求，是工业过程数据采集的优质选择。

436101-3属于μR10000系列100mm屏幕点阵款一笔记录仪，核心定位于3路模拟量参数的连续模拟记录，搭载VFD 101×16点阵大屏，支持数字、棒图、指针等多种显示形式，配合机内标配的高亮度白色LED照明，即使在工业现场低光环境下也能清晰查看数据。设备采用对话式操作向导，分“操作模式"和“设定模式"，前者可实现测量值、报警、时间的查看与列表打印，后者可完成量程、报警值等参数设定，搭配DISP键可轻松切换最多15个预设操作画面，大幅降低现场操作难度。

在测量性能上，436101-3展现出高精度与高兼容性的特点。设备单通道测量周期达125ms，可快速捕捉参数变化；支持DCV、TC（R/S/B/K/E/J等多类型）、RTD（Pt100/JPt100）、DI、DCA等通用输入，兼容工业现场主流传感器，每通道可独立设定4个报警（上限/下限、变化率报警等），并支持断偶监测、信号衰减滤波（时间常数2/5/10sec可选），能有效过滤现场干扰，保证测量数据的准确性。

可靠性设计是436101-3的核心亮点。设备前罩符合DIN 40050-IP54防尘防滴标准，安装在仪表盘上的外露部分可适应工业现场的粉尘、水汽环境；采用横河专有ASIC集成电路，实现高度集成化，大幅降低设备耗电量与发热量，延长零件使用寿命；伺服单元采用微型步进电机+齿轮齿条驱动结构，省去传动皮带，既减小了设备体积，又降低了机械故障概率，同时设备符合CE、EMC等安全标准，满足欧洲市场及国内工业现场的安全要求。

在记录与数据输出方面，436101-3有效记录宽度为100mm，适配16m Z型折叠式记录纸，送纸速度5~12000mm/h（82档可调），可根据参数变化速率灵活调整；配备红、绿、蓝三支可拆卸式毡笔+紫色写字笔，实现3路参数的彩色区分记录，支持分区记录、部分压缩扩大记录，可聚焦关键数据细节，同时具备列表打印、报警打印、手动打印等功能，满足工业现场数据追溯与报表输出需求。

此外，436101-3具备丰富的扩展能力，可根据现场需求选配/A1/A2/A3报警继电器、/C3 RS-422A/485通信、/C7以太网通信、/M1运算功能（8个运算通道，支持算术/逻辑/统计运算）等，选配后可实现数据远程传输、集中管理，甚至通过DAQLOGGER软件构建多设备联动的实时数据采集环境，适配现代化工业的智能化管理需求。

该设备工作环境为0~50℃、20~80%RH，电源支持100~240VAC自动切换，机身轻量设计，标配安装支架，可实现后方0~30°倾斜、左右水平安装，面板厚度适配2~26mm，能灵活安装于各类工业仪表盘，广泛应用于化工反应釜温度压力监测、制药灭菌过程参数记录、冶金炉体三路温度监测等场景。
