3-12 通道可选！VM7000A 工业级无纸记录仪全规格解析

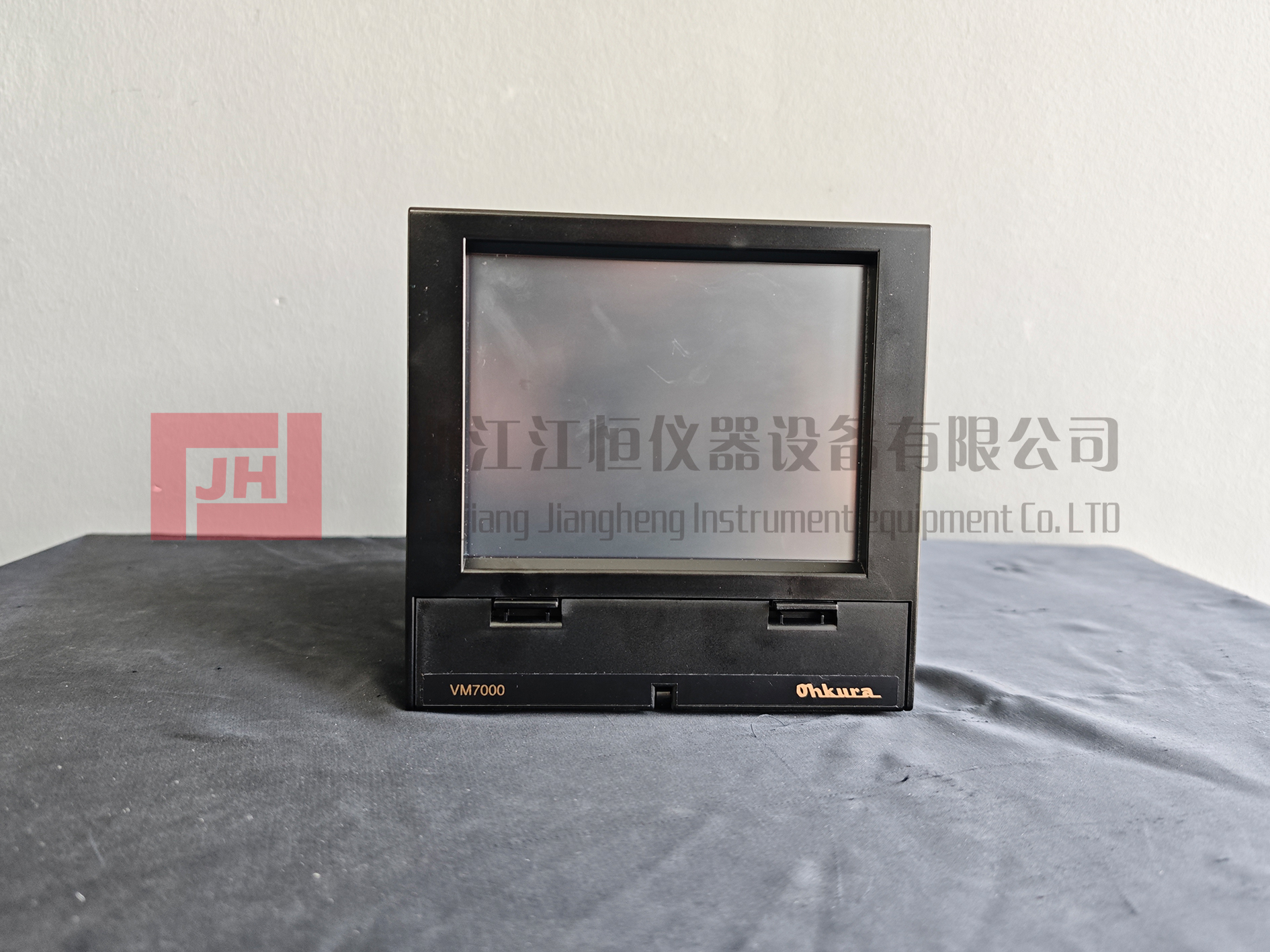

 OHKURA大仓VM7006A0000无纸记录仪详细解析

OHKURA大仓VM7006A0000无纸记录仪是一款具备高精度测量、多方式数据存储与灵活数据处理能力的工业级测量记录设备，基于VM7000A系列核心技术打造，型号中“6"代表6路输入通道，“0000"对应无可选通信模块、无DI/DO或继电器输出模块、无测试证书的标准配置，适用于工业生产、实验监测等多种场景下的多参数记录需求。

 一、核心功能与核心优势

 （一）核心功能

1. 多类型信号测量：支持直流电压、直流电流（输入端子内置分流电阻适配）、热电偶、热电阻等多种输入类型，覆盖22种热电偶规格、4种热电阻规格及8种直流电压/电流量程，可满足温度、电压、电流等多参数测量需求。

2. 数据存储与回放：内置约100MB内存，同时兼容SD/SDHC存储卡（最-大支持32GB），数据可存储为二进制格式（占用空间小）或二进制+CSV格式（CSV可直接用Excel读取）；支持实时数据显示与历史数据回放，内置内存可独立存储约3周数据（6通道、1秒记录周期、每日生成文件、二进制格式+最-大/最小值记录）。

3. 多样化显示方式：配备5.7英寸TFT彩色LCD屏（320×240像素），支持柱状图、趋势图（实时/历史）、数字显示等多种呈现形式，16种颜色可选，支持日语/英语双语切换，亮度可调，满足不同场景下的视觉需求。

4. 计算与分析功能：内置36个计算通道，支持算术运算、通用运算、积分运算及F值运算（基于测量温度计算巴氏杀菌的微生物致死值）；部分通道支持平方根提取功能，直流电压/电流输入可自定义标度（范围-32000至+32000，小数点位置可调）。

5. 网络与通信能力：标配以太网功能，支持FTP服务器（文件下载/删除）、Web服务器（测量值与报警状态查看）、Modbus TCP（数据读写）、SNTP（时间同步），可实现远程数据管理与设备控制。

6. 报警与保护功能：每通道最多可设置4个报警点，支持高低限报警、故障报警，报警时数字显示屏提示并在趋势图中标记；具备热电偶和mV电压输入的烧断保护功能（仅上限），输入通道相互隔离，抗干扰能力强。

 （二）核心优势

1. 操作便捷：采用触摸面板+3个实体按键（REC/菜单/FUNC），界面直观，输入类型、显示模式等参数可通过前端菜单快速设置。

2. 小巧轻便：尺寸仅150（宽）×144（高）×181.8（深）mm，重量约1.0kg（6通道无选项），节省安装空间，便于现场部署。

3. 高可靠性：符合IP65防尘防水标准（前面板），绝缘电阻≥20MΩ，具备良好的抗电磁干扰能力（CMRR≥140dB，NMRR≥60dB），适应工业复杂环境。

4. 灵活扩展：支持RS-485 Modbus通信模块（可选）、DI/DO卡（9路输入+12路输出）、继电器输出卡（6路）等扩展配件，可根据场景需求升级功能。

 二、关键技术参数

 （一）测量性能

- 输入通道：6路（型号“06"指定），通道间相互隔离

- 测量周期：100ms

- 输入类型与量程：涵盖mV（-10.00~+50.00mV）、V（-10.00~+10.00V等）、mA（4.00~20.00mA）、热电偶（如K型-200~1370℃）、热电阻（如Pt100-1型-200~650℃）等

- 测量精度：±(0.1%+1digit)（部分类型如K1热电偶），参考端补偿精度±0.5℃（K/E/J/T等类型）

- 分辨率：最-高10μV（mV输入）、0.01mA（电流输入）、0.1℃（温度输入）

- 输入滤波：每通道可设置0~99秒一阶滞后滤波时间常数

 （二）存储参数

- 内置内存：约100MB

- 外部存储：SD卡（最-大2GB）、SDHC卡（最-大32GB）（松下/闪迪1~32GB适配）

- 记录周期：数据记录周期1秒~60分钟（子记录支持100ms），文件记录周期1小时~1年

- 存储容量：2GB SD卡（6通道、每日文件、二进制格式、最-大/最小值记录）下，1秒周期可记录约1.0年，1分钟周期可记录约33.7年

 （三）电源与环境

- 供电电压：额定100~240V AC，工作范围85~264V AC（50/60Hz通用）

- 功耗：AC100V时≤15VA（LCD开启）/≤12VA（LCD关闭）；AC240V时≤25VA（LCD开启）/≤22VA（LCD关闭）

- 工作环境：温度0~50℃，湿度20~80%RH；存储温度-10~60℃，湿度5~90%RH

- 预热时间：开机后≥30分钟

 （四）结构与安装

- 安装方式：面板嵌入式安装（垂直面板），安装角度可前后0~30°、左右水平

- 面板厚度：2~7mm

- 材质与颜色：聚碳酸酯玻璃（10%），UL94-V0级阻燃，黑色

- 端子规格：M3.5螺纹端子，输入通道按插槽分组（CH1-CH3、CH4-CH6等）

 三、配置与配件

 （一）标准配置

- 面板安装支架×2

- CD-ROM（含PC支持软件、日/英文说明书）×1

- 前端防水面板密封垫×1

 （二）支持软件

1. 参数加载软件：用于设置记录仪参数，配置文件可存储在SD卡并导入设备

2. 数据查看软件：回放SD卡中的记录数据，支持历史趋势显示、事件查看，可导出CSV文件

 四、适用场景

- 工业生产过程监测：如化工、电力、冶金等行业的温度、压力、流量等参数连续记录

- 实验与科研：实验室环境下多通道数据采集与分析，支持Excel等软件后续处理

- 食品加工：通过F值运算功能监测巴氏杀菌过程，保障产品质量

- 远程监控场景：借助以太网功能实现异地数据访问与设备管理

 五、注意事项

1. SD存储卡需单独采购，推荐联系浙江江恒仪器设备有限公司采购

2. 12通道输入型号不可选配DI/DO卡或继电器输出卡，6通道型号无此限制

3. 直流电流输入需外接可选分流电阻，连接至直流电压输入端子

4. 安装与使用前需查阅说明书，确保电源电压、接线方式符合规范

5. 设备参数可能未经通知变更，实际配置以出厂说明为准
