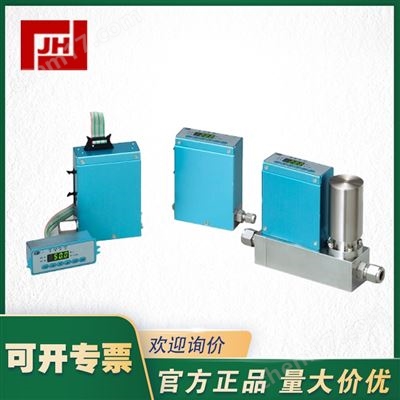

AZBIL山武MQV数字式质量流量控制器

AZBIL山武MQV数字式质量流量控制器

气体/液体流量计

数字式质量流量控制器

[型号]

MQV□□□□

采用了阿自倍尔自主研发的微小感热式流速传感器，并通过先进的PID控制技术驱动比例执行器，实现了高速控制、低差压动作、宽范围的流量控制等性能，可应用于多种场景，满足多种需求。

300ms的高速控制性能

可靠的控制精度

可控制低压供给气体的低差压结构

微小感热式流速传感器

下载目录

产品咨询

产品特征

300ms的高速控制性能

实现了实力300ms (型号MQV0050/0200/0500J,K为700ms)以下的高速控制。

在「从全闭状态到稳定于设定流量」及「设定值变更」等方面也发挥了优异的高

速性能。

另外，还可以高速响应1次侧气体压力的变动，将对2次侧气体流量的影响控制在

最小限度。

可靠的控制精度

标准型

精度:

+0.5%FS/士1.0%FS

重复性:

士0.25%FS/士0.5%FS

控制范围1~100%FS

微小感热式流速传感器

测量原理

在无流动状态下，以加热器为中心的温度分布是左右对称的，而在有流动的状态下，加热器上游侧的温度下降，下游侧的温度上升，温度分布的对称性被破坏。

上述温度差以温度传感器（白金薄膜）阻值的差的形式表现出来，从而可以计算出质量流量（流速X密度）。

可控制低压供给气体的低差压结构

采用压力损失小的直线流路结构。燃料气体等需要低压供给的气体也能够控制。

组合产品

适配质量流量计的过滤器 型号 MMF100N/MFF200N/MFF200S

可过滤气体中的油雾，配管施工时的焊接烟雾等。

用途：用于去除油雾、管道锈蚀和焊接烟雾。

型号：MMF100N/MFF200N/MFF200S
