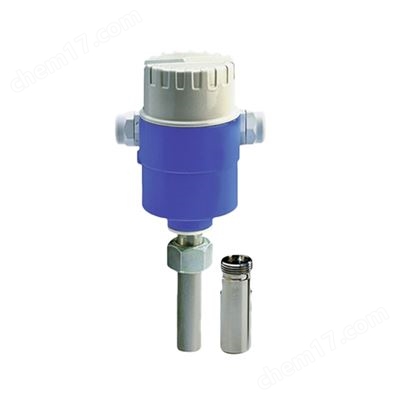

 Magphant（DTI200）E+H智能插入式电磁流量计完整介绍

 一、产品基础信息

Magphant 官-方型号 DTI200，是E+H恩德斯豪斯推出经济型插入式电磁流量监测仪，主打管道流量监控、泵保护、冷却回路报警，不用于高精度定量灌装，作为产线辅助监测仪表使用。

 核心原理

基于法拉第电磁感应定律，插入探头电极检测导电液体流速；双向测量，数据几乎不受介质压力、温度、粘度、密度干扰，介质电导率≥20μS/cm即可测量。

 二、关键技术参数

1. 适配管道

    - 塑料管最小DN15；钢管最小DN25，最大兼容DN2000超大管道

    - 插入式安装，无需截断整根管道，开孔焊座即可加装，改造成本低

2. 测量性能

    - 精度：±2%读数，重复性±2%

    - 量程流速：1~5m/s无级设定，最大流量56550m³/h

    - 介质温度：-20~120℃；最高耐压16bar（25℃工况）

3. 电气与输出

    - 供电：24V DC（20~30V DC），功耗＜2.5W

    - 双输出：4~20mA模拟量（实时流量）+无源继电器开关（高低流量报警、空管保护）

4. 材质与防护

    - 接液电极/探头：316L（1.4435），探头护套PVDF

    - 防护等级IP66，支持ATEX防爆认证

    - 无内部活动部件，无管道节流、无压力损失，长期免维护

 三、核心优势

1. 安装便捷：插入式开孔安装，新旧管路改造不用拆管，大幅降低施工停工成本

2. 双重监测：同时输出连续流量信号+流量超限开关信号，一套仪表兼顾计量与联锁保护

3. 自诊断功能：内置电子元件自检，空管也能稳定识别，避免泵干转烧毁

4. 低成本通用方案：对比管道式Promag，采购与安装价格更低，适合大量辅助监测点位

5. 操作简单：机身旋钮直接设定报警阈值、满量程，安装前即可完成参数设置

 四、典型应用场景（罐装生产线配套为主）

1. 灌装设备冷却水路、清洗管路流量监控，断流自动停机报警

2. 循环水、冷却水、变压器油路、压缩机轴承冷却回路泵空转保护

3. 水处理、公用工程给排水总管流量监视

4. 大储罐进料管道流量超限预警（不做定量灌装，定量选Dosimag/Promag）

5. 化工、食品厂循环输送管线防断料联锁

 五、与E+H另外两款流量计区分（罐装场景）

|型号|定位|能否定量灌装|精度|安装形式|罐装用途|

|----|----|----|----|----|----|

|Magphant DTI200|流量监控开关|❌ 无批量定量功能|±2%|插入式|冷却/清洗管路辅助报警|

|Promag 53H/50H|管道式高精度流量计|✅ 可选批量灌装程序|±0.2%|法兰/卡箍管道式|吨桶、大储罐原液分装|

|Dosimag D5AB|灌装专用小口径流量计|✅ 原生高速定量Batch|±0.25%|小管径卫生管道|高速小瓶自动灌装线|
